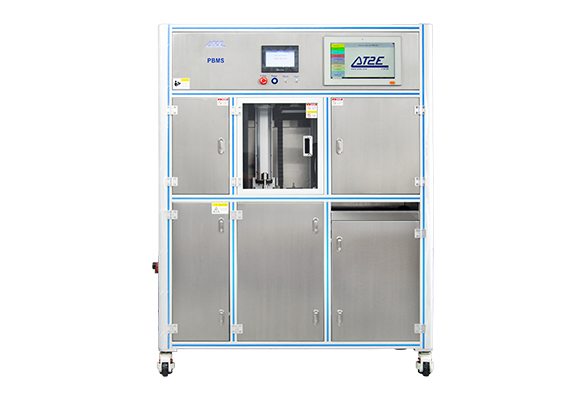

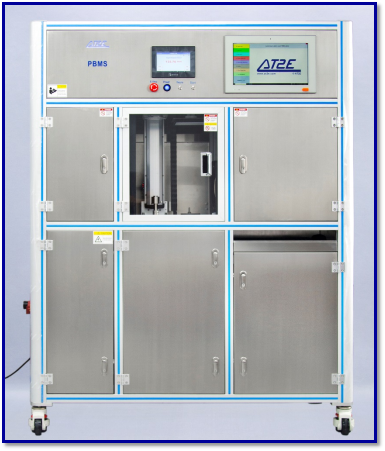

PBMS自动瓶坯和瓶综合尺寸检测仪
PBMS瓶坯和空瓶检测基础款（含螺纹尺寸+瓶高+瓶坯翘曲度+瓶口内径测量）
PBMS自动瓶坯和瓶综合尺寸检测仪是一种用于测量瓶坯和/或PET瓶整体尺寸的自动检测仪器。融合了AI智能识别、机械臂自动化操作和光学测量等多项先进技术。采用大视野远心镜头的双远心镜加远心光组合，搭配高像素大底相机，确保被测物边缘的特征和细节被更多的保留。再通过高斯亚像素算法，准确计算边缘轮廓，大幅度降低因普通算法在轮廓边缘过渡带上取值不准而造成的测量误差。配合 AI 算法模型，可实现对被测物体的文本识别，缺陷识别，及其他定制化需求的特殊识别功能。
根据不同的产品类型（瓶坯或PET瓶），壁厚测量模块将采用不同的解决方案，以实现更优化的检测效果。瓶坯产品采用机械接触式的测量方式，简单易用。PET瓶产品采用激光非触式的测量方式，灵活兼容。

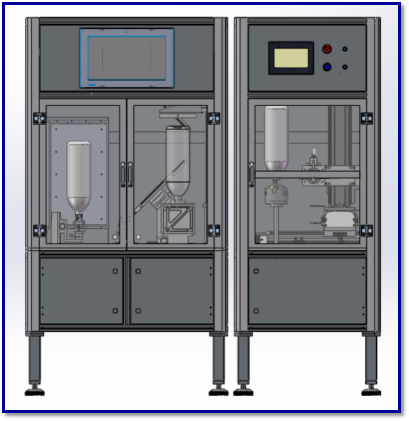

模块化设计，功能模块可根据需求灵活地自由组合，满足企业不同的检测需求，提供更全面和精准的解决方案。
基础模块：用于检测产品的综合尺寸，可检测产品的螺纹尺寸、产品高度、瓶坯翘曲度以及瓶口内径。
测厚模块：用于检测产品的壁厚。
自动化模块：用于实现自动化检测过程。

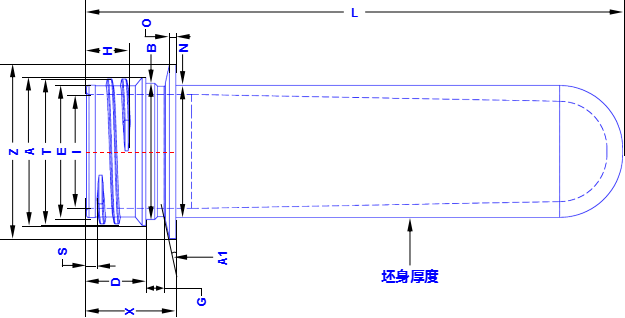

瓶坯检测参数：
A - 锁环直径 | B - 防盗环直径 | D - 锁环高度 | E - 瓶口外径 | |
G - 防盗环处间距 | H - 螺纹末牙位置 | L - 瓶坯总高 | O - 支撑环厚度 | S - 螺纹起牙位置 |
T - 螺纹顶径 | W - 翘曲度 | X - 瓶口高度 | Z - 支撑环直径 | |
I - 瓶口内径 | 坯身厚度 （选配瓶坯测厚模块） | |||
空瓶检测参数：
A - 锁环直径 | B - 防盗环直径 | C - 螺旋高度 | D - 锁环高度 | E - 瓶口外径 |
G - 防盗环处间距 | H - 螺纹末牙位置 | BD - 瓶身外径 | L - 瓶身总高 | O - 支撑环厚度 |
S - 螺纹起牙位置 | T - 螺纹顶径 | V - 螺纹顶端宽度 | X - 瓶口高度 | Z - 支撑环直径 |
A1 - 支撑环斜率 | I - 瓶口内径 | 瓶身厚度 （选配测厚模块） | 瓶底部厚度 （选配测厚模块及瓶底辅助定位系统） | |
仪器参数：
显示屏：7寸触摸屏
CCD 显示屏：15.6寸触摸屏
照明：平行背板光
瓶/坯口检测
分辨率：0.01mm
测量精度：±
测量精度：±0.03mm
重复精度：±0.03mm
l 瓶/坯壁厚检测
分辨率：0.01mm
测量精度：±0.01mm
重复精度：±0.01mm
存储容量：1TB
输出格式：CSV，Excel（仅数据）
接口类型：USB 2.0/3.0、百兆网
运行系统：Windows
语言：英语 / 中文
电源要求：AC 110V / 220V 50Hz/60Hz
使用环境温度：10 ～ 30℃
使用环境湿度：20~70% Rh，无凝结
仪器尺寸：1600 (L) x 660 (W) x 1850 (H) mm
（PBMS瓶坯和空瓶检测基础款）
选配：
瓶坯测厚模块 (厚度测量范围：0.01~10.00mm)
空瓶测厚模块 （厚度测量范围：0.07~1.00mm)
自动化模块
专用坯口（瓶口）垫块
